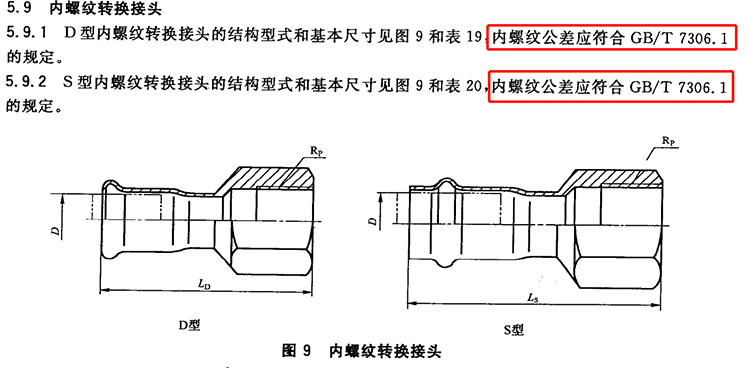

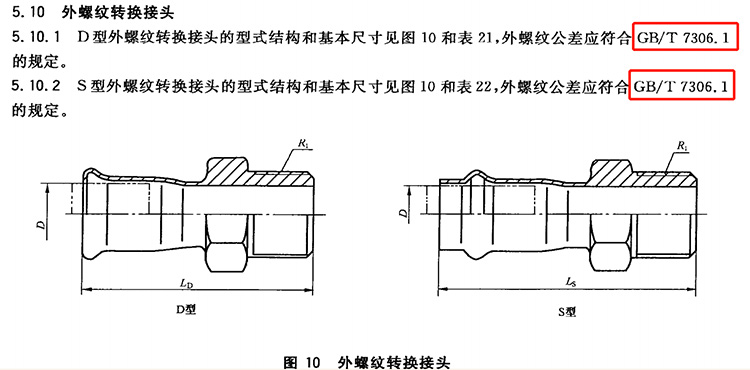

在國標GB/T19228.1-2011《不銹鋼卡壓式管件》的5.9和5.10條中的“內、外螺紋轉換接頭”中，有這樣的規定：內、外螺紋公差應符合GB/T 7306.1的規定。

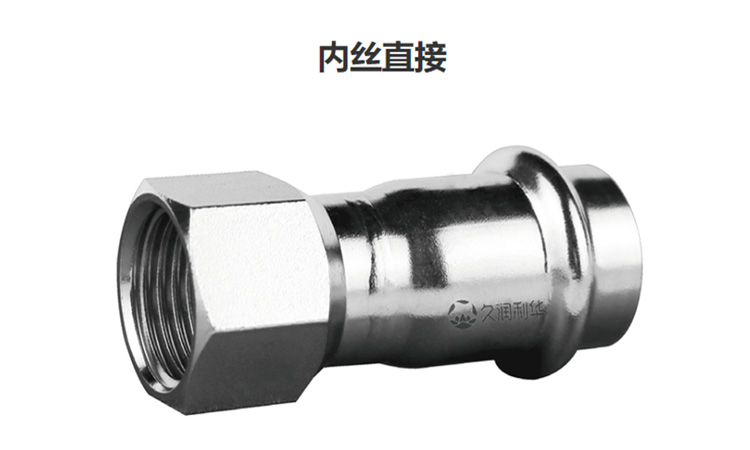

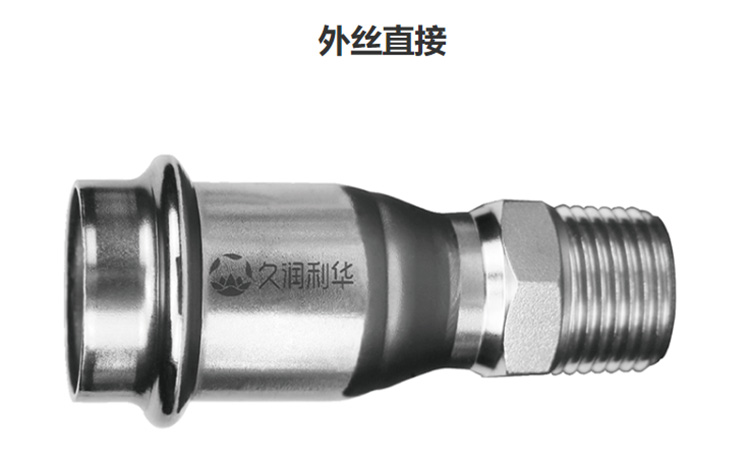

所謂內、外螺紋轉換接頭，其實就是咱們平常所說的“絲扣件”。它被廣泛地應用于管子、閥門、管接頭、旋塞及其他管路附件的螺紋連接中。
而上面提到的所依據的國標GB/T 7306.1，它的全稱是《55°密封管螺紋 圓柱內螺紋與圓錐外螺紋》。

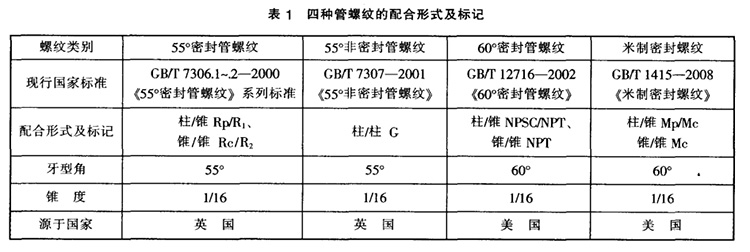

世界上影響力最大的管螺紋有兩種，一種是英國發明的55°惠氏螺紋，另一種是美國發明的 60°布氏管螺紋。而我國常用的管螺紋有以下四種：
而這四種里面，不銹鋼水管行業內常用的是前兩種：55°密封管螺紋與55°非密封管螺紋。
它們的區別是：55°密封管螺紋具有密封性，但由于受加工精度和形位公差的影響，其密封性可能不可靠，實際應用中 一般需在配合面上施加密封介質，如密封膠帶（生料帶）；而55°非密封管螺紋螺紋副沒有密封性，即使加填料也不具有密封性。
目前，在國內市場，兩類管螺紋應用都很廣泛，但標準選用尚無明確規定,多是按照行業慣例或各企業的使用慣例在使用,比如氣缸接口，一般是選擇R螺紋(55°)，液缸接口，則是G螺紋(55°)使用較多。
對于55°密封管螺紋而言，低壓靜載我們采用圓柱/圓錐螺紋配合形式，而當高壓變載及震動的場合，我們采用圓錐/圓錐螺紋配合形式。

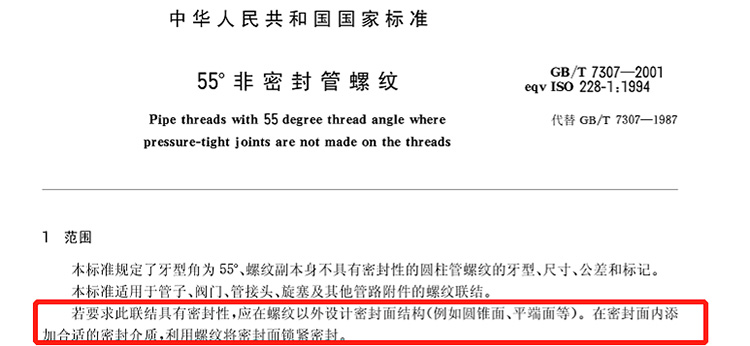

而對于55°非密封管螺紋而言，參照國標GB/T 7307，若要求具有密封性，應在螺紋之外設計密封面結構（圓錐面或平端面），在密封面內添加合適的密封介質（一般為密封墊），利用螺紋將密封面鎖緊密封。

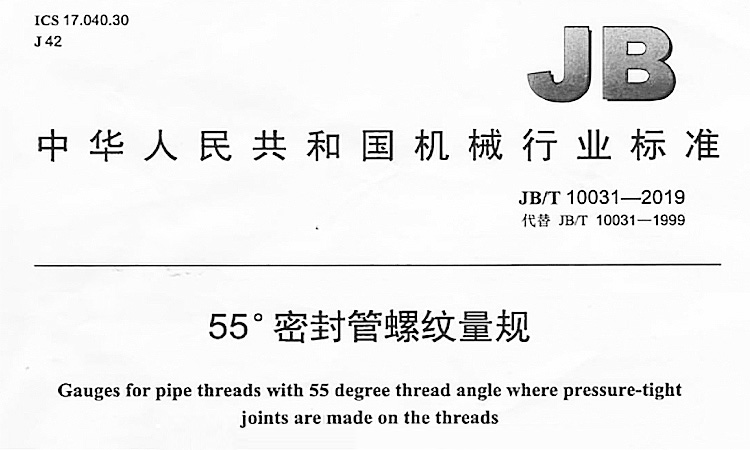

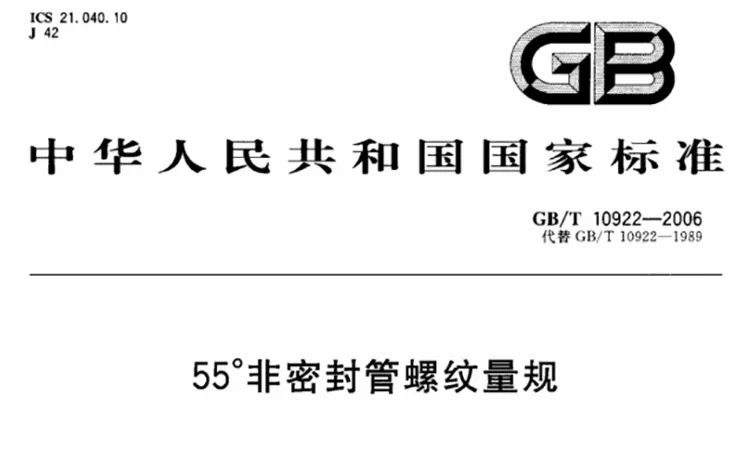

最后，簡單說一下管螺紋量規：55°密封管螺紋量規參照 JB/T 10031-2019 ，55°非密封管螺紋量規參照：GB/T 10922-2006。
