這幾天，有位銷售的同事問我關于DN350的溝槽尺寸，說實在的，這還真超出了我的“認知范圍”（一般平時接觸到的水管最大到DN300），于是抓緊惡補了一下,確實受益很多，所以有了通過一篇文章分享給大家的想法……拋磚引玉，望大家指正。

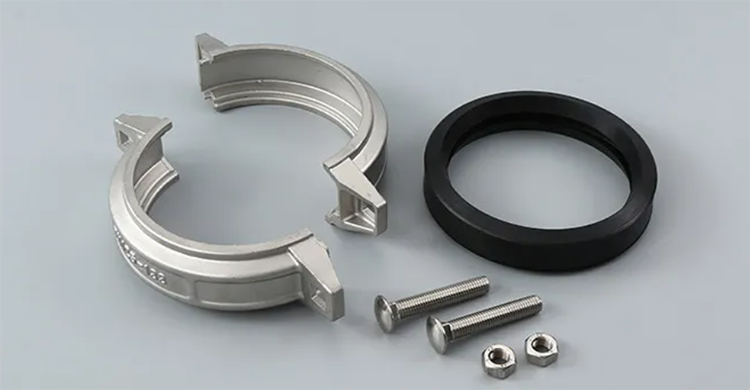

溝槽管件（Grooved Fittings）也叫卡箍連接，是一種新型的鋼管連接管件，從1998年開始研制開發，經過短短幾年的開發和應用，已逐步在某些領域，取代了法蘭和焊接的兩種傳統管道連接方式。不但技術上更顯成熟，市場也普遍認可，而且得到了國家法規政策的積極引導。

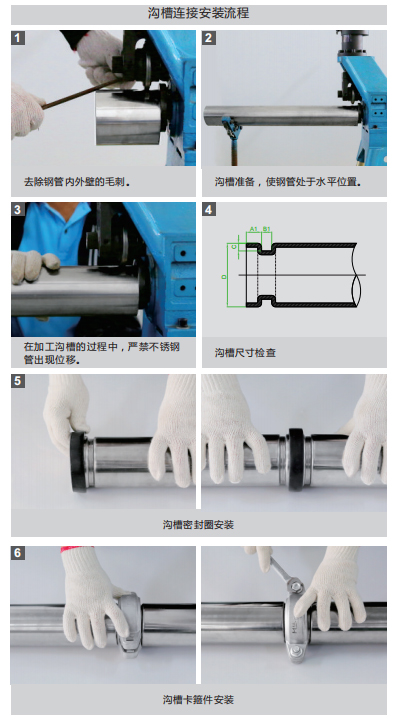

一：溝槽連接的基本原理及“六步法”安裝過程
嚴格意義上講，溝槽屬于機械式的連接方式。將另一根已溝槽的鋼管插入鞍型密封圈，轉動鞍型密封圈，使其位于接口中間部位。在鞍型密封圈外側安裝上下卡箍，并將卡箍凸邊送進溝槽內，用力壓緊上下卡箍耳部，在卡箍螺孔位置，安裝螺栓并均勻交替擰緊螺母，從而最終達到密封效果。

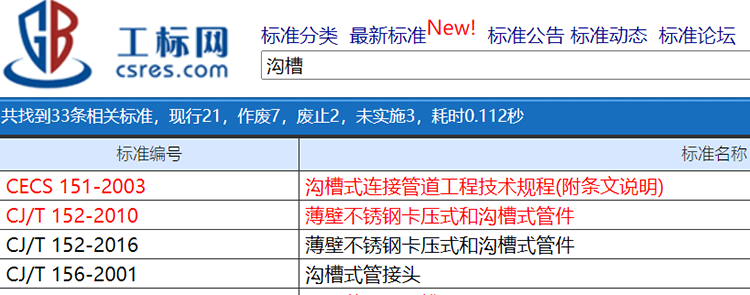

二：溝槽管件的五項標準
CJ/T 156-2001 《溝槽式管接頭》
GB 5135.11-2006 《自動噴水滅火系統 第11部分:溝槽式管接件》
CJ/T 152-2016 《薄壁不銹鋼卡壓式和溝槽式管件》
GB/T 36019-2018 《溝槽式管路連接件技術規范》
T/CECS 151-2019 《溝槽式連接管道工程技術規程》
下面就五項標準的應用領域、壓力等級、規格尺寸三個方面對比如下：

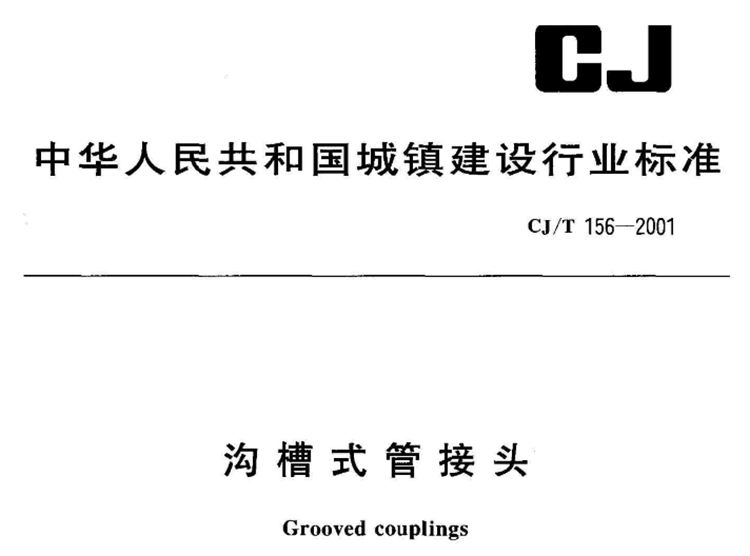

1：CJ/T 156-2001 《溝槽式管接頭》
應用領域：給排水、消防、空調、燃?xì)?、化工、造船?/span>
公稱壓力：2.5MPa以下
規格尺寸：分剛性接頭和撓性接頭，其中剛性接頭最大公稱通徑DN300，撓性接頭最大公稱通徑DN600。

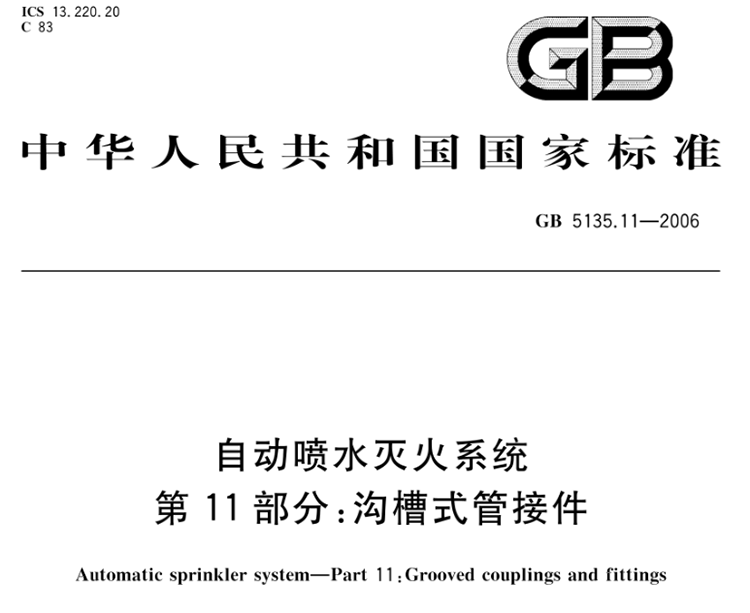

2：GB 5135.11-2006 《自動噴水滅火系統 第11部分:溝槽式管接件》
應用領域：自動噴水滅火系統
公稱壓力：額定工作壓力不得低于1.2MPa，并應符合1.2MPa，1.6MPa，2.5MPa等系列壓力等級。
規格尺寸：DN300（含）以下

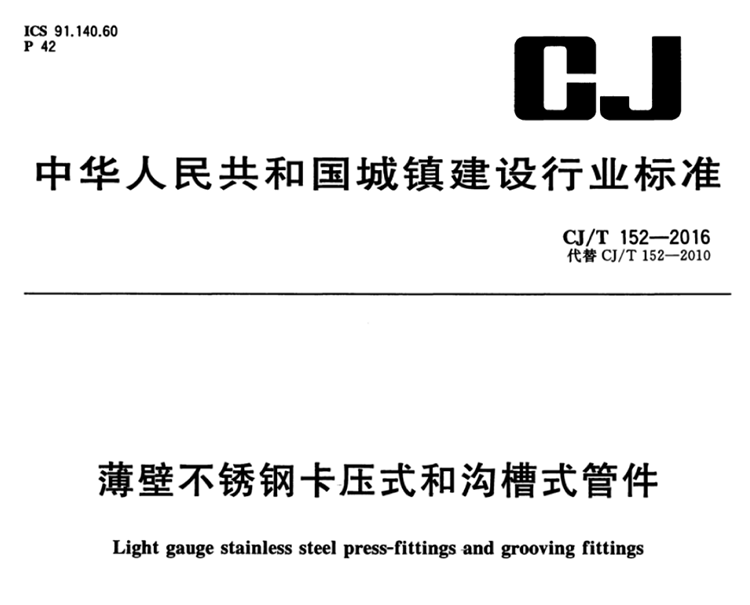

3：CJ/T 152-2016 《薄壁不銹鋼卡壓式和溝槽式管件》
這是一本專門適合不銹鋼水管應用的關于溝槽管件的標準。
公稱壓力不大于1.6MPa，公稱尺寸不大于DN300。
下圖列出了常用的軋制溝槽尺寸及相應的管外徑。

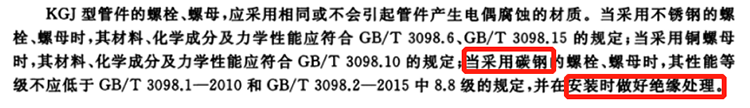

在這本標準中，還提到了電偶腐蝕的問題，值得注意；

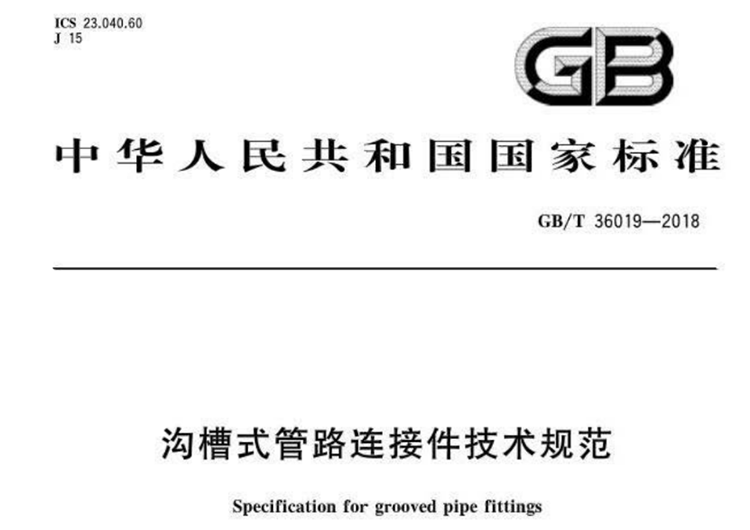

4：GB/T 36019-2018 《溝槽式管路連接件技術規范》
應用領域：給排水、消防、空調
公稱壓力：不大于2.5MPa。
規格尺寸：DN25-DN600。（見下圖）

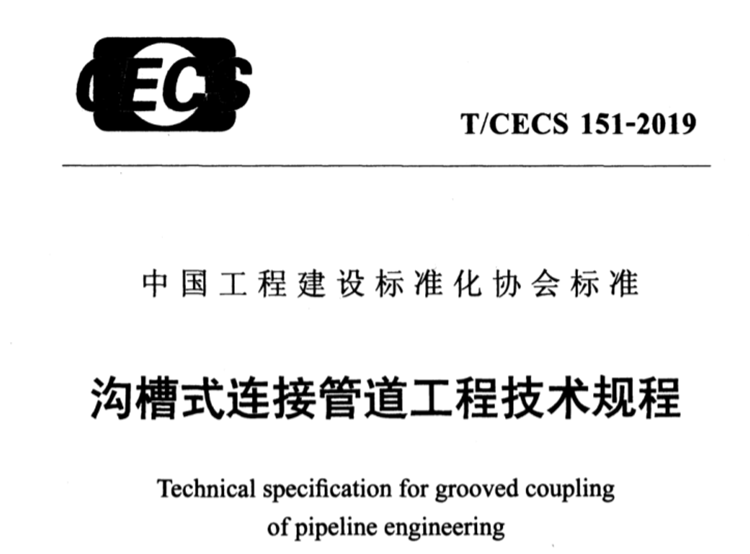

5：T/CECS 151-2019 《溝槽式連接管道工程技術規程》
公稱壓力：不大于2.5MPa。
規格尺寸：DN20-DN600。
在這本技術規程里面，值得注意的點還是挺多的，以下分別列出：
1：在規程的前言，列出了不能應用溝槽連接方式的兩種場合。
2：對現場加工溝槽的管材做出尺寸限制：
3：對溝槽式連接的不銹鋼管所遵循的標準作出規定：
4：對于溝槽管件的公稱壓力做出界定：
三：寫到最后
說起標準，以前有幸參加過行業內標準的起草，印象最深刻的就是：幾位業內的前輩，一說起哪個內容、條款，就能說出源自于哪個國標，或者行標，如數家珍。
聽一位業內大咖說過：早期的不銹鋼水管市場，沒有標準、規范更沒有太多的專業廠商，有的只是一個充滿無限希望的空白市場，和不斷加入進來致力于開拓新興市場的部分同行。
在后期的發展過程中，我們?cè)?jīng)經歷了或現在依然經歷著一系列的問題：如連接方式問題、尺寸系列問題、工具配套問題等等，說到底，就是專業性的問題，而要想解決這個問題，尤其是作為從業者來說，相關的國家、行業標準是應該不斷“修煉”的基本功之一。
